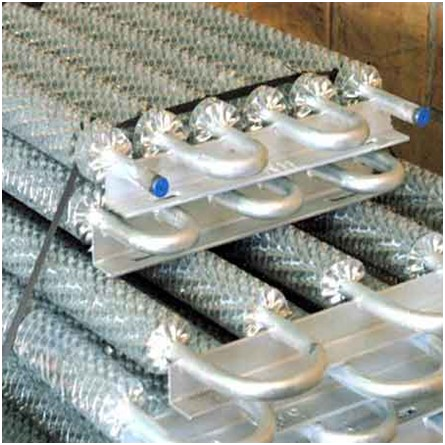

Statische luchtkoelerelementen

Statische luchtkoelerelementen worden meestal geïnstalleerd in de gekoelde ruimen van vissersschepen.

Ze zijn vaak aangesloten op een ammoniak koelsysteem en soms op een CO2 systeem.

De afmetingen van de statische luchtkoelerelementen kunnen volgens onze standaarden zijn of aan de eisen van de klant voldoen. Over het algemeen zijn op maat gemaakte oplossingen vereist voor de gekoelde ruimen van vissersschepen.

Features

  • Langdurige ervaring en kennis van natuurlijke koudemiddelen
  • Complete levering en montage van het pakket, inclusief volledige 3D-ontwerpengineering door MAREFSOL BV
  • Levering inclusief P&ID, itemlijsten en handleidingen
  • Lage olieoverdracht dankzij het gebruik van hoogefficiënte oliescheiders
  • Op maat gemaakte oplossingen volgens de eisen van de klant
  • Levering inclusief CE-PED conformiteitsverklaring of certificering door scheepsklassificatiebureau

Luchtkoelers (verzinkt)

De koeler zoals te zien is op de onderstaande foto is een zogenaamde droge koeler voor het koelen van compressorolie. De koeler is uitgerust met explosieveilige ventilatoren en motoren en is ontworpen voor een omgevingstemperatuur van 45°C. Het ontwerp voldoet aan ASME-normen en de getuigentest is uitgevoerd door LRS.

Wij hebben geleverd:

  • Droge koelers
  • CO2 en NH3 luchtkoelers
  • Statische luchtkoelerelementen (Geribbelde spoelen)

Wij leveren verzinkte koelers met platte vinnen en spiraalvormige gewonden vinnen. Het verzinkingsproces (dompelen in heet zink) garandeert een blijvend contact tussen de vin en de buis, evenals een zeer goede corrosiebestendigheid. De afstand tussen de spiraalvormige gewonden vinnen kan worden aangepast aan de eisen van de klant of aan wat raadzaam is voor de toepassing. Gewoonlijk wordt een vinafstand van 6 tot 8 mm toegepast voor de toepassing van droge koeling, met een toenemende afstand tot 18 mm in geval van toepassingen bij lage temperaturen.

Technical information

General:
Supplied to
Marine and shore based installations
Dimensions
To customers requirements
Applications :
Marine
Fish holds, Reefer vessels
Shore
Blast freezers, frozen storages
Refrigeration data:
Refrigerants
Ammonia, R22, CO 2 and others on request
Coolants
Brine, Glycol, etc.
Evaporating temperatures
From -50 °C and higher
Design Pressure
25 Bar (Ammonia, R22 and R507)
Design & approval:
All types
CE-PED, ASME or any ships classification society
Execution:
Pipes
25 x 2 mm (Standard)
Fin
25 x 0,6 mm
Fin distances
6 to 18 mm
Cooler surface per running meter of pipe
6 mm ; 2
8 mm ; 1,55
10 mm ; 1,26
12 mm ; 1,06
14 mm ; 0,92
16 mm ; 0,81
18 mm ; 0,73
Standard static cooling coils
EV; 8 x 2400-15 ;16,5
ㅤEV; A X B – C
EV; 10 x 2400-15 ; 20,6
ㅤA = nr of pipes
EV; 12 x 2400-15 ; 24,8
B = Pipe length (mm) ㅤ
EV; 8 x 3600-15 ; 24,8
C= Fin distance (mm)ㅤ
EV; 10 x 3600-15 ; 31,0
EV; 12 x 3600-15 ; 37,2
EV; 8 x 4800-15 ; 33,0
EV; 10 x 4800-15 ; 41,3
EV; 12 x 4800-15 ; 49,5
Supports
Angle bars with slotted holes
Corrosion protection (Outside)
Completely hot dipped galvanized
Options
Stainless steel pipes
